UJ11H內螺紋柱塞閥簡介
內螺紋柱塞閥是由閥體、閥蓋、閥桿、柱塞、手輪等部件組成。當旋轉手輪時，通過閥桿帶動柱塞，使之在兩個密封圈之間上下往復運動，完成閥門的開啟和關閉。內螺紋柱塞閥由于密封圈采用新型非常金屬材料制成（PTFE），具有經受長期高溫、高壓而不喪失彈性的性能，絲口柱塞閥而且柱塞與密封圈之間的接觸面積大，再者，密封圈系混合材料性能好，因此，密封可靠，經久耐用。
閥體材料 | 適用溫度 | 適用介質 | 壓力范圍 |
鑄鋼 | ≤250℃ | 水、蒸汽、油品 | PN 1.6-6.4MPa |
鑄鐵 | ≤180℃ | 水、蒸汽、油品 | PNl．6 |
不銹鋼 | ≤200℃ | 硝酸、醋酸 | 通徑范圍 |
含鉬不銹鋼 | ≤200℃ | 氮、氫、尿素等 | DNl15-300mm |
試驗項目 | 試驗介質 | 試驗壓力 |
壓強試驗 | 水 | 1.5MPa |
高壓密封試驗 | 水 | 1.1 MPa |
低壓氣密封試驗 | 氣 | 0 5-0.7MPa |

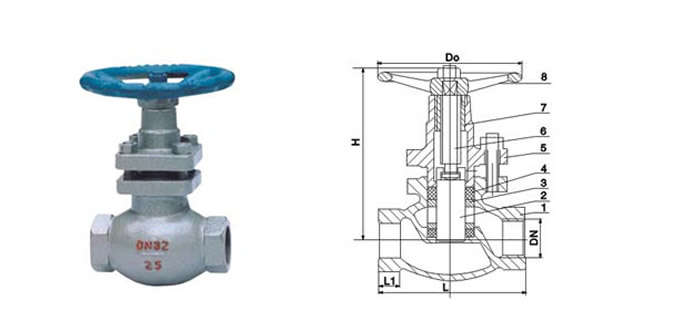

公稱通徑 DN(mm) | U11SM、UJ11H-1.6 2.5 40 C．P．R 主要結構尺寸及外形尺寸 | |||||||
閥體長度 L | 接頭長度 L1 | 接頭長度 S | 手輪直徑 Do | 管螺紋 G (寸) | 關閉高度 H≈ | 開啟高度 H1≈ | 重量 (kg) | |
15 | 90 | 14 | 32 | 80 | 1/2 | 133 | 157 | 2.1 |
20 | 100 | 16 | 36 | 100 | 3/4 | 141 | 169 | 2.8 |
25 | 120 | 18 | 46 | 120 | 1 | 165 | 199 | 3.8 |
32 | 140 | 20 | 55 | 140 | 11/4 | 179 | 225 | 5.8 |
40 | 170 | 22 | 65 | 160 | 11/2 | 198 | 246 | 8.3 |
50 | 200 | 24 | 80 | 200 | 2 | 226 | 282 | 13.2 |
