一、X43F46襯氟旋塞閥主要概述：
X43F46襯氟旋塞閥具有獨特的搖臂調節裝置和理想的旋塞錐角設計，密封性能好，使用壽命長，具有進出口端同時密封的優點，在整個工作過程中密封副磨擦系數小，塞體運轉靈活，永遠不需潤滑。
二、X43F46襯氟旋塞閥產品特點：
1、X43F3、X43F46襯氟旋塞閥屬全襯里型，襯氟旋塞閥所有過流部件、閥體、塞子表面均襯有高分子材料滿足各種工況需要。
2、X43F/P型、XD63F/R型、XC63F/R型屬襯套型，襯氟旋塞閥特殊設計的閥座襯套（聚四氟乙烯或對位聚苯）與鋼制
3、X43F4和X43F46型自潤滑旋塞閥具有獨特的搖臂調節裝置和理想的旋塞錐角設計，襯氟旋塞閥密封性能好，使用壽命長，具有進出 口端同時密封的優點，在整個工作過程中密封副磨擦系數小， 塞體運轉靈活，永遠不需潤滑。
三、X43F46襯氟旋塞閥選用標準：
遵循規范 | STANDARD |
設計與制造 | GB 12240 |
結構長度 | GB 12240(中系列) |
法蘭尺寸 | GB/T172416、GB/T91131(或按合同要求) |
壓力試驗 | GB/T 13927 |
標 志 | GB 12220 |
供 貨 | GB/T 12252 |
四、X43F46襯氟旋塞閥主要零件材料：
序號 | 零件名稱 | 灰鑄鐵 | 碳鋼 | 不銹鋼 | 超低碳不銹鋼 | |||
Z | C | P | R | Pl | R L | |||
1 | 閥體、閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | MCF3M | |
2 | 襯里層閥座 /卡套 | PTFE(F4)PCTFE(F3)FVDF(F2)FEP(F46)PFA PPL對位聚苯 | ||||||
3 | 塞 子 | WCB 35(鍛)MONEL合金CF8 CF8M CF3 CF3M | ||||||
4 | 調節墊圈 | 1Crl3 1Cr18Ni9 OOCr18NilO | ||||||
5 | 調節墊片 | RPTFE(增強F3)PFA(可溶性聚四氟乙烯) | ||||||
6 | O型圈 | FPM(氟橡膠、Si(硅橡膠) | ||||||
7 | 螺栓 | 35 | 35 | 1Crl7Ni2 | 1Crl7Ni2 | 1Crl8Ni9Tl | 1Crl8Ni9Tl | |
8 | 螺母 | 35 | 45 | OCrl8Ni9 | OCrl8Ni9 | OCrl8Ni9 | OCrl8Ni9 | |

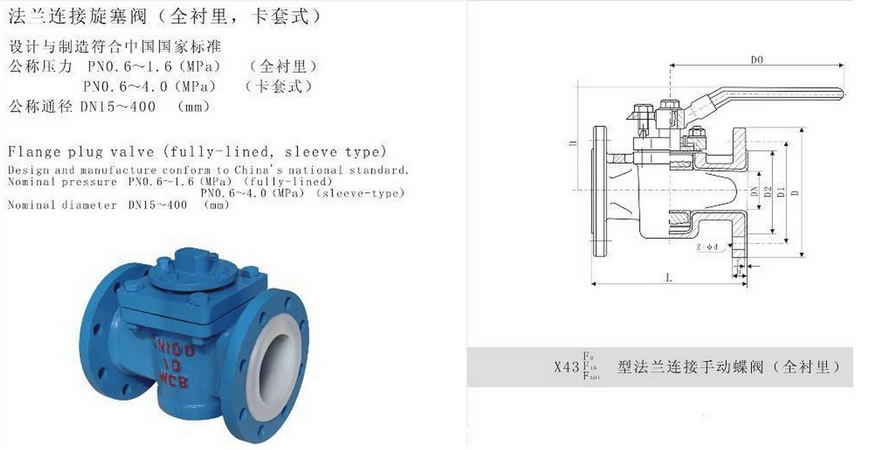

五、X43F46襯氟旋塞閥主要外形尺寸：
公稱通徑 | 標準值 | 參考值 | |||||||||
DN | NPS | L | D | D1 | D2 | f | b | Z-φd | D0 | H | 重量(kg) |
PN0.6MPa | |||||||||||
15 | 1/2 | 130 | 80 | 55 | 40 | 2 | 12 | 4-φ12 | 120 | 80 | 6 |
20 | 3/4 | 130 | 90 | 65 | 50 | 2 | 14 | 4-φ12 | 120 | 90 | 2.4 |
25 | 1 | 140 | 100 | 75 | 60 | 2 | 14 | 4-φ12 | 160 | 1OO | 3.4 |
32 | 11/4 | 165 | 120 | 90 | 70 | 2 | 16 | 4-φ14 | 160 | 110 | 4.8 |
40 | 11/2 | 165 | 130 | 100 | 80 | 3 | 16 | 4-φ14 | 200 | 120 | 6.0 |
50 | 2 | 203 | 140 | 110 | 90 | 3 | 16 | 4-φ14 | 250 | 135 | 8.8 |
65 | 21/2 | 222 | 160 | 130 | 110 | 3 | 16 | 4-φ14 | 250 | 145 | 11.5 |
80 | 3 | 241 | 185 | 150 | 125 | 3 | 18 | 4-φ18 | 300 | 180 | 15.2 |
100 | 4 | 305 | 205 | 170 | 145 | 3 | 18 | 4-φ18 | 300 | 195 | 18.8 |
125 | 5 | 356 | 235 | 200 | 175 | 3 | 20 | 8-φ18 | 350 | 210 | 22.5 |
150 | 6 | 394 | 260 | 225 | 200 | 3 | 20 | 8-φ18 | 200* | 450 | 48 |
200 | 8 | 457 | 315 | 280 | 255 | 3 | 22 | 8-φ18 | 200* | 490 | 65 |
250 | 10 | 533 | 370 | 335 | 310 | 3 | 24 | 12-φ18 | 240* | 550 | 88 |
300 | 12 | 610 | 435 | 395 | 362 | 4 | 24 | 12-φ23 | 280* | 600 | 125 |
350 | 14 | 686 | 485 | 445 | 412 | 4 | 26 | 12-φ23 | 280* | 675 | 185 |
400 | 16 | 762 | 535 | 495 | 462 | 4 | 28 | 16-φ23 | 320* | 780 | 255 |
450 | 18 | 864 | 590 | 550 | 518 | 4 | 28 | 16-φ23 | 360* | 820 | 320 |
500 | 20 | 914 | 640 | 600 | 568 | 4 | 30 | 16-φ23 | 360* | 910 | 405 |
PNl.0MPa | |||||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 120 | 80 | 1.6 |
20 | 3/4 | 130 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 120 | 90 | 2.4 |
25 | 1 | 140 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 1OO | 3.4 |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 4.8 |
40 | 11/2 | 165 | 145 | 11O | 85 | 3 | 18 | 4-φ18 | 200 | 120 | 6.0 |
50 | 2 | 203 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 200 | 135 | 8.8 |
65 | 21/2 | 222 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 250 | 145 | 11.5 |
80 | 3 | 241 | 195 | 160 | 135 | 3 | 22 | 4/8-φ18 | 250 | 180 | 15.2 |
100 | 4 | 305 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 300 | 195 | 18.8 |
125 | 5 | 356 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 350 | 210 | 22.5 |
150 | 6 | 394 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 200* | 450 | 48 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 240* | 490 | 65 |
250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 280* | 550 | 88 |
300 | 12 | 610 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 320* | 600 | 125 |
350 | 14 | 686 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 320* | 675 | 185 |
400 | 16 | 762 | 565 | 51 5 | 482 | 4 | 32 | 16-φ25 | 360* | 780 | 255 |
