88F系列倒吊桶式疏水閥

產品介紹

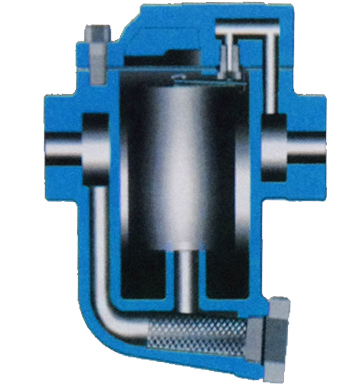

88F系列倒吊桶式疏水閥,法蘭蒸汽疏水閥工作原理
  88系列倒吊桶式蒸汽疏水閥的開啟和關閉是根據凝結水和蒸汽的密度差來動作的，其動作準確，可靠。此蒸汽疏水閥用于石油、化工、電力、紡織印染、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速地排除凝結水，有效地阻止蒸汽泄露。

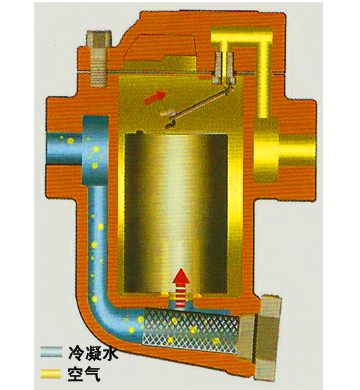

	1、當設備剛啟動時，管道內出現空氣和冷凝水，此時倒吊桶下沉，連桿帶動閥芯打開閥口，空氣和冷凝水迅速排出，實現快速氣動。

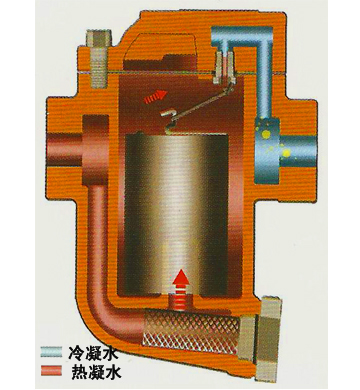

	2、設備啟動后，熱凝水進入疏水閥，此時倒吊桶仍處于下沉位置，在工作壓差下，熱凝水迅速排出。

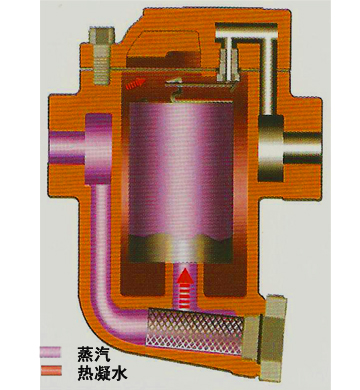

	3、當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，連桿帶動閥芯關閉閥口。

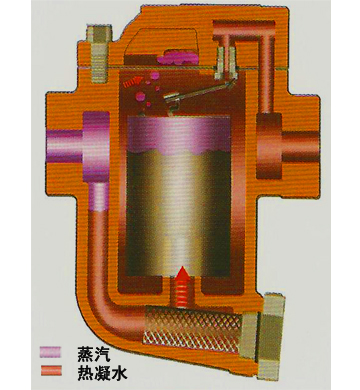

	4、倒吊桶頂部舍友一個排氣孔，當一部分蒸汽從小孔排出，另一部分蒸汽變成凝結水以及凝集水位升高時，倒吊桶市區浮力而下沉，連桿帶動閥芯打開閥口，繼續排放凝結水。


88F系列倒吊桶式疏水閥,法蘭蒸汽疏水閥產品特點

1、即能連續又能間歇排放飽和凝結水加熱設備不會有水積聚，從而獲得最離的熱效率。

2、耐水擊側吊桶結構不會因水擊而遭到損壞，使用壽命長。

3、排空氣性能好倒吊桶上設有溢出排氣孔．可有效地預防蒸汽氣鎖和空氣氣堵。

4、允許背壓高背壓率達85 ％。

5、維修方便內部零件采用不銹鋼制造，均安裝在閥蓋上，并設有過濾網裝置，日常維護方便。

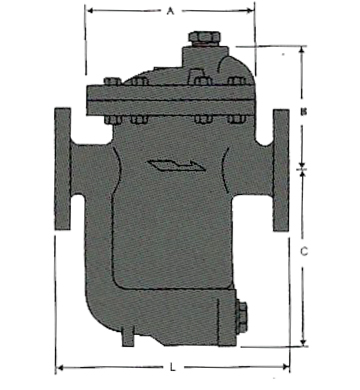

88F系列倒吊桶式疏水閥,法蘭蒸汽疏水閥產品主要尺寸：

型號公稱通徑A(mm)B(mm)C(mm)L(mm)881F15.20.259676100170882F20.25.3214594137210883F25.32.40180121193270884F32.40.50203150212320885F40.50220148248350886F65.80265489310400
