產品簡介
自由浮球式蒸汽疏水閥是一款能連續排水且性能穩定的機械型蒸汽疏水閥，氣密性好、壽命長，是技術成熟型產品，適用于各種工藝加熱設備，特別是工藝要求高的滾筒烘干設備（帶虹吸管型）。
產品特點
1.內置自動排空氣裝置，能排接近飽和蒸汽溫度的空氣，解決氣阻現象，提高設備啟動效率。
2. 即使凝結水負荷變化時，也能連續排除凝結水，確保工藝所需溫度。
3.浮球結構避免了閥門啟閉件集中磨損的問題，任意角度都能作為密封面，使用壽命長。
4.浮球經過精細研磨，其圓度誤差小于直徑的千分之二，實現高效密封。
5.閥座設計位于水面下，形成水封，即使低負荷工況也不會泄漏蒸汽。
6.內置大流通面積過濾器，可在線更換內件和在線清理雜質，維護方便。

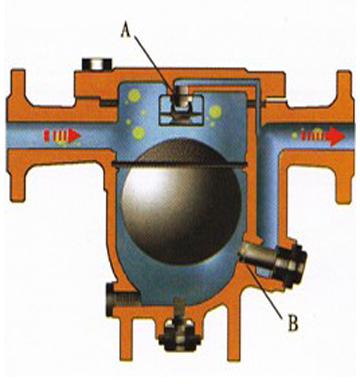

| 1 當設備剛啟動時，疏水閥是涼的，膜盒感溫元件收縮，閥口（A）開放，連續排出初始空氣，實現快速啟動。 |
| 2 當冷凝水進入疏水閥時，空氣從閥口（A）排出，浮球隨冷凝水液位上升，冷凝水從閥口（B）排出。 |
| 3 當熱凝水及蒸汽進入疏水閥時，膜盒內感溫液體受熱膨脹，帶動閥片關閉閥口（A），浮球隨凝結水液位調節閥口（B），排出熱凝水。 |
| 4 當凝結水停止進入疏水閥時，浮球隨液位下降關閉閥口（B），由于閥口（B）總是在凝結水液位以下，形成水封，無蒸汽泄漏。
|
產品系統結構組成
| 序號 | 名稱 | 材料 |
1 | 排污螺塞 | 碳鋼 | |
2 | 排污螺塞墊圈 | 紫銅 | |
3 | 調整螺釘 | 碳鋼 | |
4 | 螺塞 | 碳鋼 | |
5 | 螺塞墊圈 | 不銹鋼 | |
6 | 調整螺釘墊圈 | 不銹鋼 | |
7 | 閥體 | 鑄鋼 | |
8 | 閥座墊圈 | 紫銅 | |
9 | 閥座螺塞 | 鑄鋼 | |
10 | 閥座螺塞墊圈 | 不銹鋼 | |
11 | 閥座 | 不銹鋼 | |
12 | 卡簧 | 碳鋼 | |
13 | 連接管 | 不銹鋼 | |
14 | 閥蓋墊圈 | 不銹鋼 | |
15 | 排氣組件 | 不銹鋼 | |
16 | 排氣組件墊圈 | 紫銅 | |
17 | 鉚釘 | 不銹鋼 | |
18 | 銘牌 | 不銹鋼 | |
19 | 閥蓋螺栓 | 碳鋼 | |
20 | 閥蓋 | 鑄鋼 | |
21 | 過濾網 | 不銹鋼 | |
22 | 自由浮球 | 不銹鋼 |

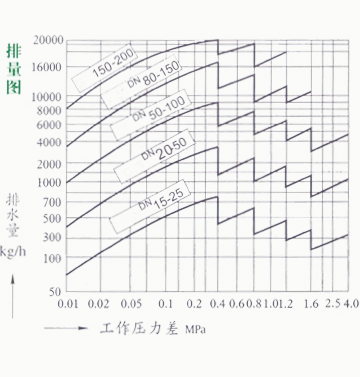

排量表
