YC7201電動旁通閥

產品介紹

產品概述:電動壓差旁通控制調節閥

 220v轉24v變壓器，是我公司多年來采用優質材料和先進的工藝技術而生產，具有防潮、維護方便等優點，能深入負荷中心，可用于地鐵、高層建筑、機場、車站、碼頭、企業及隧道等輸配電場所。
 220v轉24v變壓器，主要用于交流50—60Hz，電壓不超過700V的各種供電場所、產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶要求進行精心設計與制造。環境溫度：-15℃—+40℃

海拔高度：<1000m
相對濕度：<90%

主要技術特征:

輸入電壓：額定電壓±10%
輸出電壓：額定電壓+5%（容載）
頻    率：≥95%
波形失真：無附加波形失真
功    能：具有輸入電壓、輸出電壓、電流等指示
保    護：具有
：≥50MΩ
電氣強度：工頻正弦電壓2000V歷時一分鐘無擊穿及閃絡現象
過載能力：二倍的額定電流，維持一分鐘。

凡不符合上述規定的特殊使用條件，應由使用單位和我廠協商確定。

電動壓差旁通控制調節閥控制的作用：

  電動壓差旁通控制調節閥本系統適用于中央空調的冷凍水/熱水系統的壓差旁通控制用途。
壓差旁通的作用主要在于，維持冷凍水/熱水系統能夠在末端負荷較低的情況下，保證冷凍機/熱交換器等設備的正常運轉。

電動壓差旁通控制調節閥產品特點：

★執行器選用鑄鋁支架及塑料外殼，體積小、重量輕

★選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能

★-適合多種控制信號：增量（浮點）、電壓（0～10V）、電流（4～20mA）

★-具有0～10V或4～20mA反饋信號（選配）

★傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命

★功耗低、輸出力大、噪音小

電動壓差旁通控制調節閥工作原理：

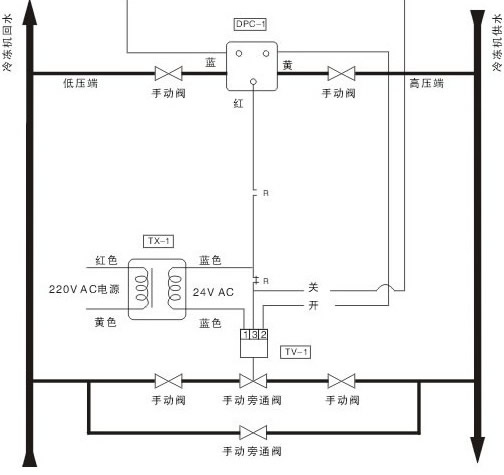

壓差控制器DPC-1通過檢測供/回水主管的壓力差，與設定值相比較，通過控制電動兩通閥的開度，使供水與回水間實現旁通，以保持所需的壓力差值。
壓力差增大時，紅觸點與黃觸點接通，壓力減少時，紅觸點與藍觸點接通，紅觸點可以停留在中間位置，與其他觸點沒有電氣連接。

電動壓差旁通控制調節閥安裝向導：

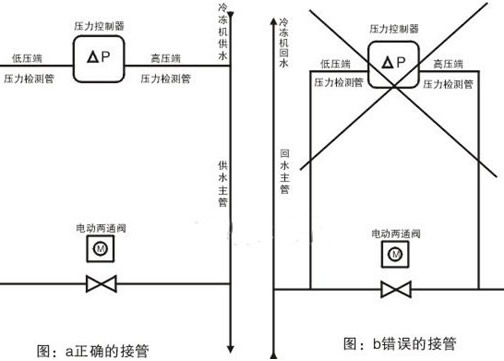

圖a中.壓差控制器檢測的是供/回水總管的壓力差，所以控制是準確的。
圖b中.壓差控制器檢測的是供/回水總管的旁通閥兩端的壓力差，檢測到的只是供/回水的分壓力差，所以控制是不準確的。
