G45J直流式襯膠隔膜閥產品概述
直流式襯膠隔膜閥適用溫度: ≤ 85℃ 適用介質: 腐蝕性密封圈材料選擇：天然膠、氯丁膠、丁腈膠、丁基膠、氟像膠、三元乙丙膠 。G45J直流襯膠隔膜閥主要用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等流體的流動。 G45J襯膠隔膜閥是一種特殊形式的、具有截斷功能的閥門，其吝惜閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開，以達到截斷管內介質之目的。
G45J直流式襯膠隔膜閥結構特點
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
G45J襯膠直流式隔膜閥設計規范：遵循GB 1239,BS 5156標準。
驅動方式：手動、氣動(常開或常閉)、電動。
法蘭連接隔膜閥
設計與制造符合中國國家標準
基本結構形式：堰式，直流式
公稱壓力PN0.6~1.0(Mpa)
公稱能徑DN15-400(mm)
手動 | G41J(堰式) | 手動 | G641J(往復式) |
G41F5(堰式) | G641F5(往復式) | ||
G45J(直流式) | G6B41F(常閉式) | ||
G45F5(直流式) | G6B41F5(常閉式) | ||
電動 | G9B41J(防爆式) | 電動 | G941J(普通型) |
G9B41F5(防爆式) | G941F5(普通型) |
遵循規范 | STANDARD |
設計與制造 | GB12239 |
結構長度 | GB1221/JB1688 |
法蘭尺寸 | JB78/JB79(GBHGSH) |
壓力試驗 | GB/T13927 |
標簽 | GB12220 |
供貨 | GB/T12252 |
G45J襯膠直流式隔膜閥主要零部件材料表：
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳鋼 | ||
Z | C | P | R | PL | RL | ||
1 | 閥體、閥蓋、閥瓣 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 閥桿 | 35 | 1Cr13 | 1Cr18Ni19Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 襯里層 | FEP(F46)PFA PCTFE(F3) | |||||
4 | 隔膜 | FEP(F46)/CR(氟丁橡膠)PFA(可溶性聚四氟乙烯)/FPDM(乙丙橡膠) | |||||
5 | 閥桿螺母 | ZCuAL10Fe3 ZCuAL10Fe3 | |||||
6 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti | 1Cr17Ni9Ti |
7 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
8 | 手輪 | HT200 | HT200 | WCC | WCC | WCC | WCC |

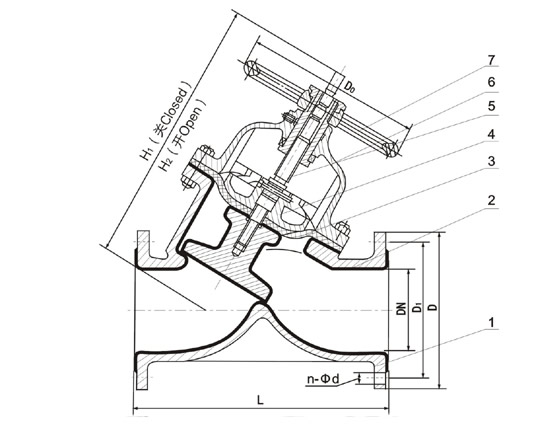

G45J襯膠直流式隔膜閥安裝尺寸及重量
DN | 公稱壓力 | 工作壓力 | L | D | D1 | n-φd | F | H1 | H2 | D0 | 重量 |
25 | 0.6 | 0.6 | 145 | 115 | 85 | 4-14 | 2 | 178 | 190 | 120 | |
32 | 160 | 140 | 100 | 4-18 | 2 | 196 | 217 | 140 | |||
40 | 180 | 150 | 110 | 4-18 | 3 | 196 | 217 | 140 | 14 | ||
50 | 210 | 165 | 125 | 4-18 | 3 | 219 | 240 | 200 | 20 | ||
65 | 250 | 185 | 145 | 4-18 | 3 | 264 | 272 | 200 | 29 | ||
80 | 300 | 200 | 160 | 4-18 | 3 | 285 | 315 | 280 | 42 | ||
100 | 350 | 220 | 180 | 8-18 | 3 | 352 | 383 | 320 | 61 | ||
125 | 400 | 250 | 210 | 8-18 | 3 | 470 | 515 | 320 | 79．5 | ||
150 | 0．4 | 460 | 285 | 240 | 8-22 | 3 | 508 | 554 | 400 | 150 | |
200 | 570 | 340 | 295 | 8-22 | 4 | 602 | 660 | 500 | 236．5 | ||
250 | 680 | 395 | 350 | 12-22 | 4 | 708 | 786 | 500 | |||
300 | 790 | 445 | 400 | 12-22 | 4 |
