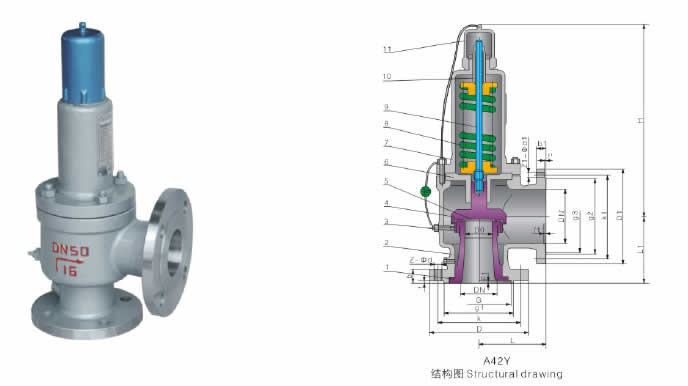

A42H,A42Y,A42W彈簧全啟式安全閥結構圖
A42H,A42Y,A42W彈簧全啟式安全閥產品用途
A42彈簧全啟式安全閥采用全封閉閥蓋和閥帽結構，安全閥開啟排放時，介質不會向外界泄漏，而全部通過排泄管排掉，又可防止灰塵等雜質進入閥內，適用于溫度不高于300度的氣體和需要大排量的液體介質。
【彈簧全啟式安全閥執行的標準】
設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928
A42H,A42Y,A42W彈簧全啟式安全閥特點
1.全啟式結構，排量大
2.閥瓣處設有反沖盤部件
3.平面結構的閥瓣和閥座易于維修和重新加工
4.整定壓力偏差小，可達±3%
5.選用優質的彈簧鋼，保證彈簧的壽命和穩定性
【彈簧全啟式安全閥相關型號】
A42Y-16C(25,40,64,100)
A42Y-16P(25P,40P,64P,100P)
A42Y-16R(25R,40R,64R,100R)
A42Y-16R3(25R3,40R3,64R3,100R3)
KA42Y-16C(25,40,64,100)
KA42Y-16P(25P,40P,64P,100P)
KA42Y-16R(25R,40R,64R,100R)
KA42Y-16R3(25R3,40R3,64R3,100R3)
DA42Y-16C(25,40,64,100)
DA42Y-16P(25P,40P,64P,100P)
DA42Y-16R(25R,40R,64R,100R)
DA42Y-16R3(25R3,40R3,64R3,100R3)
A42H,A42Y,A42W彈簧全啟式安全閥性能參數
| 型號 | 鑄鋼型 A42Y-C | 304不銹鋼型 A42Y-P | 316不銹鋼型 A42-R | 316L不銹鋼型 A42Y-R3 | |
| 口徑范圍 | DN15～DN400 | ||||
| 適用溫度 | ≤200°C | ||||
| 適用介質 | 水、蒸汽、油品 | 腐蝕性介質 | 腐蝕性介質 | 腐蝕性介質 | |
| 材料 | 1、閥座 | 2Cr13 | CF8 | CF8M | CF3M |
| 2、閥體 | WCB | CF8 | CF8M | CF3M | |
| 3、調節圈 | 2Cr13 | 304SS | 316SS | 316L | |
| 4、反沖盤 | 2Cr13 | 304SS | 316SS | 316L | |
| 5、閥瓣 | 2Cr13 | 304SS | 316SS | 316L | |
| 6、導向套 | 2Cr13 | 304SS | 316SS | 316L | |
| 7、閥蓋 | WCB | CF8 | CF8M | CF3M | |
| 8、彈簧 | 50CrVa | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON | |
| 9、閥桿 | 2Cr13 | 2Cr13 | 316SS | 316L | |
| 10、調整螺桿 | 45#鋼 | 2Cr13 | 2Cr13 | 2Cr13 | |
| 11、保護罩 | ZG200 | ZG200 | ZG200 | ZG200 | |
| 密封面材料 | 堆焊Co基硬質合金 | 堆焊Co基硬質合金 | 堆焊Co基硬質合金 | 堆焊Co基硬質合金 | |
