A41H,A41Y彈簧微啟式安全閥產品介紹
彈簧微啟式安全閥適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。A41Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。連接法蘭標準按JB/T……94/系列1。
彈簧微啟式安全閥是一種用于無毒無害及非易燃易爆液體介質的管道及容器等設備作為超壓保護的最終保護裝置，該類型安全閥采用彈簧直接載荷式，法蘭連接，整體封閉式結構。
A41H,A41Y彈簧微啟式安全閥執行標準
設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928

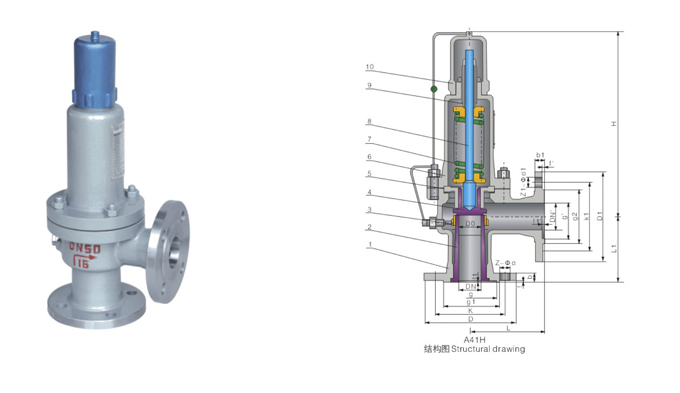

彈簧微啟式安全閥產品結構及連接尺寸
| 型號 Type | 公稱通徑 （DN） | do | D | K | g | g1 | b | f | f1 | Z-?d | DN1 | D1 | k1 | g2 | g1 | b1 | f1 | f11 | Z1-?d1 | L | L1 | ≈H |
| A41H-16C A41Y-16P A41Y-16R | 20 | 15 | 105 | 75 | / | 55 | 16 | 2 | / | 4-14 | 20 | 105 | 75 | 55 | / | 16 | 2 | / | 4-14 | 100 | 85 | 76 |
| 25 | 20 | 115 | 85 | / | 65 | 16 | 2 | / | 4-14 | 25 | 115 | 85 | 65 | / | 16 | 2 | / | 4-14 | 100 | 85 | 276 | |
| 32 | 25 | 140 | 100 | / | 78 | 18 | 2 | / | 4-18 | 32 | 140 | 100 | 78 | / | 18 | 2 | / | 4-18 | 115 | 100 | 285 | |
| 40 | 32 | 150 | 110 | / | 85 | 18 | 3 | / | 4-18 | 40 | 150 | 110 | 85 | / | 18 | 3 | / | 4-18 | 120 | 110 | 292 | |
| 50 | 40 | 165 | 125 | / | 100 | 20 | 3 | / | 4-18 | 50 | 165 | 125 | 100 | / | 20 | 3 | / | 4-18 | 135 | 120 | 370 | |
| 65 | 50 | 185 | 145 | / | 120 | 20 | 3 | / | 4-18 | 65 | 185 | 145 | 120 | / | 20 | 3 | / | 4-18 | 140 | 130 | 375 | |
| 80 | 65 | 200 | 160 | / | 135 | 20 | 3 | / | 8-18 | 80 | 200 | 160 | 135 | / | 20 | 3 | / | 8-18 | 160 | 135 | 373 | |
| 100 | 80 | 220 | 180 | / | 155 | 22 | 3 | / | 8-18 | 100 | 220 | 180 | 155 | / | 22 | 3 | / | 8-18 | 170 | 160 | 513 | |
| 125 | 100 | 250 | 210 | / | 185 | 22 | 3 | / | 8-18 | 125 | 250 | 210 | 185 | / | 22 | 3 | / | 8-18 | 190 | 190 | 560 | |
| 150 | 125 | 285 | 240 | / | 210 | 24 | 3 | / | 8-23 | 150 | 285 | 240 | 210 | / | 24 | 3 | / | 8-23 | 205 | 195 | 570 | |
| 200 | 150 | 340 | 295 | / | 265 | 26 | 3 | / | 12-23 | 200 | 340 | 295 | 265 | / | 26 | 3 | / | 12-23 | 240 | 230 | 717 | |
| 250 | 200 | 405 | 355 | / | 320 | 30 | 3 | / | 12-26 | 250 | 405 | 355 | 320 | / | 30 | 3 | / | 12-26 | 350 | 320 | 940 | |
| 300 | 250 | 460 | 410 | / | 375 | 30 | 4 | / | 12-26 | 300 | 460 | 410 | 375 | / | 30 | 4 | / | 12-26 | 350 | 320 | 980 |
A41H,A41Y彈簧微啟式安全閥性能參數表
型號 | 鑄鋼型 | 304不銹鋼型 | 316不銹鋼型 | 316L不銹鋼型 | |
口徑范圍 | DN15～DN300 | ||||
適用溫度 | ≤200°C | ||||
適用介質 | 水、蒸汽、油品 | 腐蝕性介質 | 腐蝕性介質 | 腐蝕性介質 | |
材料 | 1、閥座 | 2Cr13 | CF8 | CF8M | CF3M |
2、閥體 | WCB | CF8 | CF8M | CF3M | |
3、調節圈 | 2Cr13 | 304SS | 316SS | 316L | |
4、閥瓣 | 2Cr13 | 304SS | 316SS | 316L | |
5、導向套 | 2Cr13 | 304SS | 316SS | 316L | |
6、閥蓋 | WCB | CF8 | CF8M | CF3M | |
7、彈簧 | 50CrVa | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON | |
8、閥桿 | 2Cr13 | 2Cr13 | 316SS | 316L | |
9、調整螺桿 | 45#鋼 | 2Cr13 | 2Cr13 | 2Cr13 | |
10、保護罩 | ZG200 | ZG200 | ZG200 | ZG200 | |
密封面材料 | 堆焊Co基硬質合金 | 堆焊Co基硬質合金 | 堆焊Co基硬質合金 | 堆焊Co基硬質合金 | |
A41H,A41Y彈簧微啟式安全閥整定壓力范圍
公稱壓力(MPa) | 整定壓力等級 | |||||||
1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
2.5 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | |||||
4.0 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | 2.5～3.2 | 3.2～4.0 | |||
6.4 | 2.5～3.2 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 | ||||
10.0 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 | 6.4～8.0 | 8.0～10.0 | |||
彈簧微啟式安全閥有哪些型號
A41Y-16C(25,40,64,100)
A41Y-16P(25P,40P,64P,100P)
A41Y-16R(25R,40R,64R,100R)
A41Y-16R3(25R3,40R3,64R3,100R3)
KA41Y-16C(25,40,64,100)
KA41Y-16P(25P,40P,64P,100P)
KA41Y-16R(25R,40R,64R,100R)
KA41Y-16R3(25R3,40R3,64R3,100R3)
彈簧微啟式安全閥安裝使用注意事項
1、各種安全閥都應垂直安裝。
2、安全閥出口處應無阻力，避免產生受壓現象。
3、安全閥在安裝前應專門測試，并檢查其官密封性。
4、對使用中的安全閥應作定期檢查
